| リンクレベルアジャスターストッパーS3・S4 |
| MS-3053,MS-3053P,MS-3054,MS-3054P |
アンカー不要の接着固定！
工場の各種機器・装置の移動防止！ |
|
|
|
| ■ 製品のポイント |
| 強力接着パッドによる固定！ 穴あけ工事不要！ |
| 固定対象物の内側スペースに設置！邪魔になりません！ |
| 固定対象物は、いつも通りの状態で設置可能！ |
|
|
| ■ 製品説明 |
| ・ |
本製品はボルト径M12～20のレベルアジャスターで設置された工場の各種機器・装置の移動を防止する製品です。 |
| ・ |
本製品4個を4本のレベルアジャスターに取り付ける事で重量1200ｋｇ未満の各種機器・装置の移動防止が可能です。 |
| ・ |

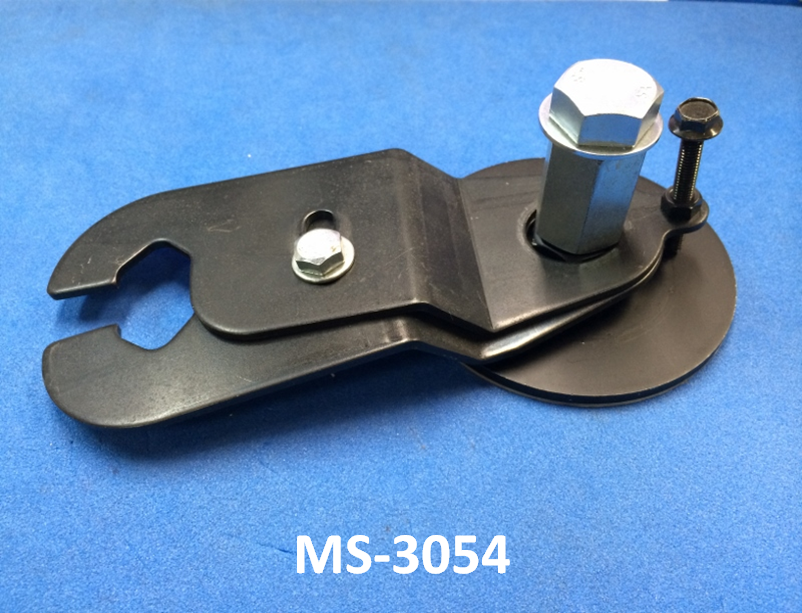

床に接着した接着パッド付き円盤（＊以下、円盤と略す）に連結された2枚のハサミ連結板で、レベルアジャスターのボルトを挟み込んで固定します。 |
| ・ |
ハサミ連結板でレベルアジャスターのボルトを挟む構成により、製品全体の高さが抑えられているので対象物の設置スペース内に取り付けが可能です。 |
| ・ |
円盤は接着固定の為、アンカーの様に床面を傷つける穴あけ工事が不要です。取り付けの際に対象物を動かす必要がなく、稼働中の設備を止める必要もありません。 |
|
|
|
|
 |
|
| ■ 動画 |
|
|
|
| ■ 仕様 |
| 構成 |
MS-3053P, MS-3054P：本体×2、プライマーB(5g入りチューブ)×2、取説×1
MS-3053 , MS-3054 ：本体×1、プライマーB(5g入りチューブ)×1 |
| 素材 |
処理鋼板、メッキ処理ネジ類、アクリル系接着材 |
| 概寸・重量 |
MS-3053P ： ２０５×１００×高さ４２ｍｍ・約9００ｇ／個
MS-3054P ： ２０５×１００×高さ６７ｍｍ・約１０００ｇ／個 |
取り付け高さ範囲
・適合ボルト径 |
MS-3053P ： ２２～３８ｍｍ ・ φ１２～２０
MS-3054P ： ２２～６３ｍｍ ・ φ１２～２０ |
| 対象物重量 |
３００ｋｇ以下／個 |
| 使用環境温度 |
0～40℃ |
| 対震度 |
震度６強相当 |
| 備考 |
製品の仕様は予告無く変更となる場合があります。 |
|
|
| ■ 交換用接着パッド |
接着パッド
アルコールパッド |
LQ-23
交換用両面接着パッド
（100φ×5枚） |
 |
|
|
