リンクアンカーφ80
MS-308
アンカー工事不要!アンカー代替可能な接着固定具!
工場設備・装置の移動防止!
 製品のポイント
強力接着パッドによる耐震度6強固定!
アンカー用穴あけ工事不要!床を傷めません。
φ80(直径80mm)のコンパクトタイプ!
■ 製品説明
本製品は工場設備・装置の移動を防止する製品です。対象物に予め開いているアンカーボルト取り付け用穴に六角ボルトを通し、床面に強力接着した円盤と接続して使います。(製品設置例参照)
アンカーボルト設置のような床への穴あけ工事が不要で、アンカーボルト同等の耐震強度を得られます。(公的機関での耐震試験にて検証済み)
本製品1個で200kgの重量に対応します。
(本製品を対角に設置して使用する事を推奨します。対象物重量により、必要数を設置して下さい。
 …製品設置イメージ図参照)
本製品はアンカーボルト取り付け用穴を使い、対象物のフレームを上下から挟み込む形で接着固定が可能です。
本製品は直径がφ80mmとコンパクトサイズになっております。設置しても固定対象物からはみ出る量が少なくすみます。
 動画
本製品(MS-308)の取付方法はリンクアンカー(MS-301)と同様です
 仕様

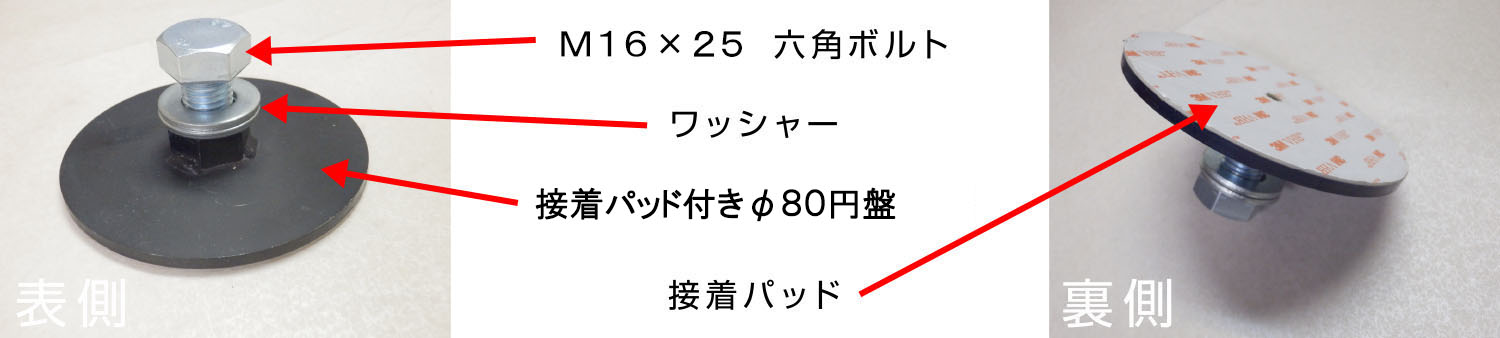

構成 本体×1
(接着パッド付き円盤×1、ワッシャー×2、M16×20mm六角ボルト×1)
プライマーB×1
素材 アクリル系接着材、メッキ処理鋼板、メッキ処理ネジ類
概寸・重量 径80×高さ37mm(組立時)  約600g/個
対象物重量 200kg以下/個
使用環境温度 0~40℃
対震度 震度6強相当
備考 製品の仕様は予告無く変更となる場合があります。
 交換用接着パッド
接着パッド
アルコールパッド
LQ-25
交換用両面接着パッド
(80φ×5枚)
