| ボトムホルダー S1-4（43-83mm用） |
| MS-303S1-4 |
アンカー不要の接着固定！
ゴムブッシングで対象物の振動を吸収する移動防止具！ |
|
|
|
| ■ 製品のポイント |
| 強力接着パッド使用で穴あけ工事不要 |
| 対象物を動かさずに取り付け可能 |
| アンカーのような取り外し跡が残らない |
|
|
| ■ 製品説明 |
| ・ |
工場の設備・装置などの移動を防止する製品です。 |
| ・ |

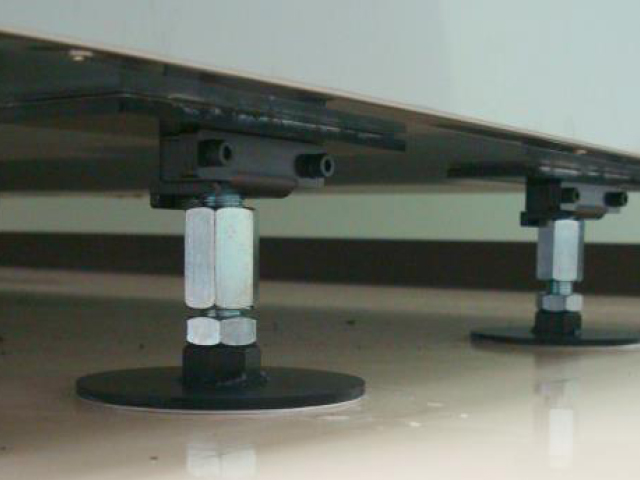

対象物の底面を固定金具（接着パッド付き）で、床面を連結した円盤（接着パッド付き）で接着固定して使用します。 |
| ・ |
対象物固定金具と連結ボルトの間に振動吸収用のゴムブッシングを挟み込んでおり、インジェクションマシン等の振動する対象物に対応可能です。 |
| ・ |
接着固定の為、アンカーボルトの様に床面を傷つける穴あけ工事が不要で、取り外し後も跡が残りません。 |
| ・ |
取り付けの際に対象物を動かす必要がありません。 |
| ・ |
本製品は所定の範囲で高さ調整可能となっています。また、４３-８３ｍｍの範囲で高さ別に4種ラインナップしております。 |
|
|
|
|
| ■ 動画 |
|
|
|
| ■ 仕様 |
| 構成・素材 |

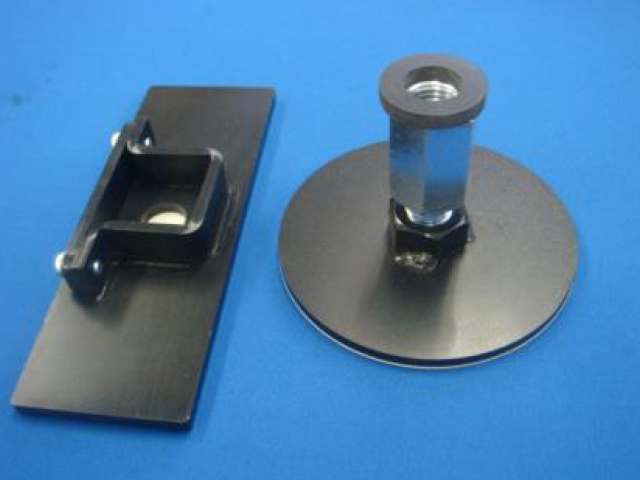

部品構成：
接着パッド付き円盤（床用）×１個（鋼板）
接着パッド付き固定金具（対象物用）×１個（鋼板）
ゴムブッシング×１個（ゴム）
連結ボルト×１セット（ボルト・高ナット等）
付属品：
プライマーB×2個 |
| 概寸・重量 |
Ｗ１５５ｍｍ×Ｄ１００ｍｍ×Ｈ４３～８３ｍｍ、 約１ｋｇ／個 |
| 取り付け対応高さ |
ＭＳ－３０３Ｓ１ ： Ｈ４３～５０ｍｍ
ＭＳ－３０３Ｓ２ ： Ｈ５０～５７ｍｍ
ＭＳ－３０３Ｓ３ ： Ｈ５７～６７ｍｍ
ＭＳ－３０３Ｓ４ ： Ｈ６７～８３ｍｍ |
| 対象物重量 |
５００ｋｇ以下／個 |
| 使用環境温度 |
0～40℃ |
| 対震度 |
震度６強相当 |
| 備考 |
製品の仕様は予告無く変更となる場合があります。 |
|
|
| ■ 交換用接着パッド |
接着パッド
アルコールパッド |
LQ-23
交換用両面接着パッド
（100φ×5枚） |
 |
|
|
