| リンクレベルアジャスターストッパーS3SUS・S4SUS |
| MS-3053S, MS-3054S |
酸化を嫌う環境でアンカー不要の接着固定！
半導体、研究所、製薬、食品加工職場の各種機器・装置の移動防止 |
|
|
| ■ 製品のポイント |
| ◆ |
ステンレス製なので酸化を嫌う環境の地震対策に最適！ |
| ◆ |
強力接着パッドによる固定！穴あけ工事不要！ |
| ◆ |
定対象物の内側スペースに設置！邪魔になりません！ |
|
|
| ■ 製品説明 |
| ・ |
本製品はねじ類を含めステンレス製なので酸化を嫌う環境の地震対策に最適です。 |
| ・ |
本製品はボルト径M12～20のレベルアジャスターで設置された工場の各種機器・装置の移動を防止する製品です。 |
| ・ |
本製品4個を4本のレベルアジャスターに取り付ける事で重量1200ｋｇ未満の各種機器・装置の移動防止が可能です。 |
| ・ |

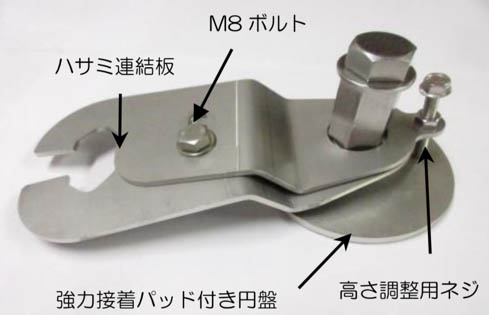

床に接着した接着パッド付き円盤（＊以下、円盤と略す）に連結された2枚のハサミ連結板で、レベルアジャスターのボルトを挟み込んで固定します。（写真１参照） |
| ・ |
ハサミ連結板でレベルアジャスターのボルトを挟む構成により、製品全体の高さが抑えられているので対象物の設置スペース内に取り付けが可能です。（詳細は下記仕様参照） |
| ・ |
円盤は接着固定の為、アンカーの様に床面を傷つける穴あけ工事が不要です。取り付けの際に対象物を動かす必要がなく、稼働中の設備を止める必要もありません。 |
|

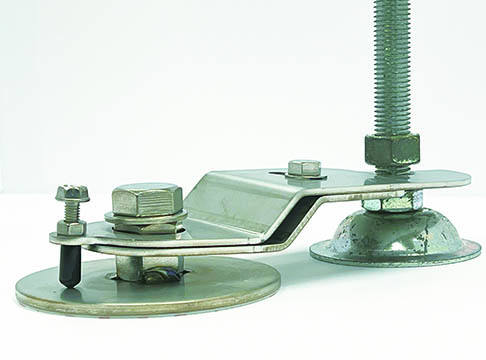

| ■ 製品写真・構成 |
 |
クリックすると印刷用図面（PDF）を表示します |
|
|
| ■ 仕様 |
| 構成 |
本体×1、プライマーB（5ｇ入りチューブ）×1、取説×１ |
| 素材 |
ステンレス板（SUS304）、ステンレスネジ類、アクリル系接着材 |
| 概寸・重量 |
MS-3053S ： ２０５×１００×高さ４１ｍｍ・約9００ｇ／個
MS-3054S ： ２０５×１００×高さ６５ｍｍ・約１０００ｇ／個 |
| 取り付け高さ範囲 |
MS-3053S ： ２２～３９ｍｍ （M8ボルト頭高さ込み52.5mm）
MS-3054S ： ２２～５０ｍｍ （M8ボルト頭高さ込み63mm） |
| 適合ボルト径 |
φ１２～２０（3053S・3054S共通） |
| 対象物重量 |
３００ｋｇ以下／個 |
| 使用環境温度 |
0～40℃ |
| 対震度 |
震度６強相当 |
| 接着パッド仕様 |
白φ１００mm １枚 ／個 |
| 備考 |
製品の仕様は予告無く変更となる場合があります。 |
|
